Fuel Tank 100% bunded

TEHNIČKA SPECIFIKACIJA

Sustav spremnika za gorivo koji se sastoji od spremnika i pumpne jedinice dizajnirane za siguran dovod goriva. Spremnik je vodoravni, cilindrični proizveden korištenjem ljuskastih ploča i pločastih krajeva izrađenih od ugljičnog čelika kvalitete S 235 JR prema UNI EN 10025, vodonepropusan, elektrozavareni (postupak zavarivanja pod vodom), opremljen nosačima protiv kotrljanja, premazanim slojem za sprječavanje hrđe i završnim slojem boje.

Spremnici se isporučuju tlačno ispitani i spremni za korištenje.

Dostupni kapaciteti (u litrama): 490, 1000, 1300, 2400, 3000, 5000, 6000, 7000, 9000, 10.000, 12.000, 15.000, 20.000.

Spremnici su opremljeni sa:

• Ø 400 mm šaht u kompletu s brtvom za ulje i čvrstim poklopcem s vijcima
• 3” brzi zatvarač za punjenje koji se može zaključati
• Mehanički ventil za sprječavanje prepunjavanja kalibriran da prekine protok goriva na 90% geometrijskog kapaciteta spremnika
• Uređaj za odzračivanje s mrežicom za zaustavljanje plamena
• Mehanički mjerač sadržaja spremnika s plovkom s planetarnim zupčanikom, podesiva skala u cm
• Odvodna točka spremnika opremljena je sigurnosnom kapom za rutinsko održavanje i čišćenje
• Usisno mjesto opremljeno nepovratnim ventilom, cjedilom i kuglastim ventilom
• Ekvipotencijalna točka uzemljenja

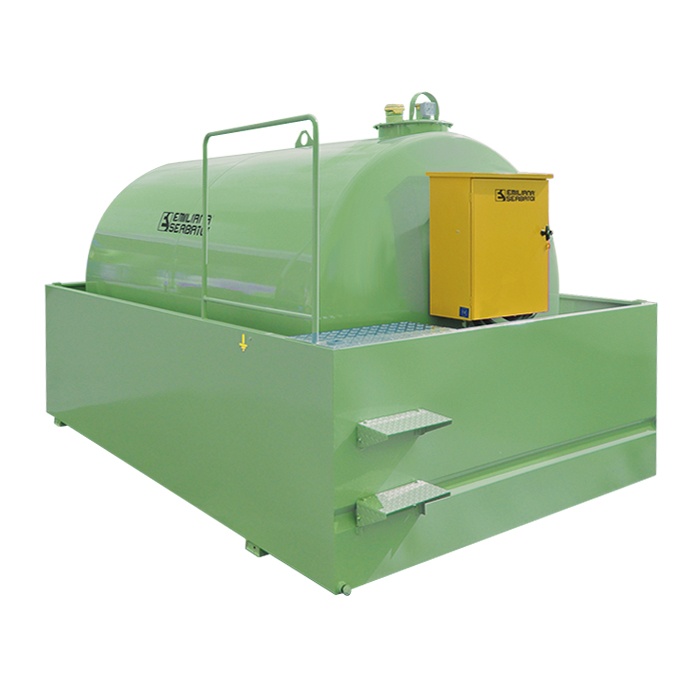

Tankvana:

• Izrađena od limova od ugljičnog čelika, samonosivi osnovni okvir dizajniran za pričvršćivanje na donje nosače spremnika; može se postaviti na bilo koju vrstu površine (čak i za trajnu ugradnju).
• Sekundarni kontejneri su dizajnirani da drže najmanje 100% volumena goriva koji je spremnik projektiran.
• Isporučuje se u kompletu s podiznim pločama, priključkom za uzemljenje, odvodnim čepom za rutinsko održavanje i čišćenje, kućišta su pogodna za pričvršćivanje stupova krovnog sustava.
• Potpuno je premazan slojem za sprječavanje hrđe i završen slojem zelene boje. Od modela od 5000 L, tankvane su opremljene neklizajućim stepenicama i rukohvatom kako bi se olakšao pristup šahti.

krovište:

Krovni sustav za zaštitu od vremenskih uvjeta, sastavljen od čvrstog čeličnog okvira obloženog cinkom na koji je pričvršćena samonosiva pocinčana trapezoidna metalna ploča; dizajniran je tako da se lako i brzo montira i pričvrsti na spremnik goriva.

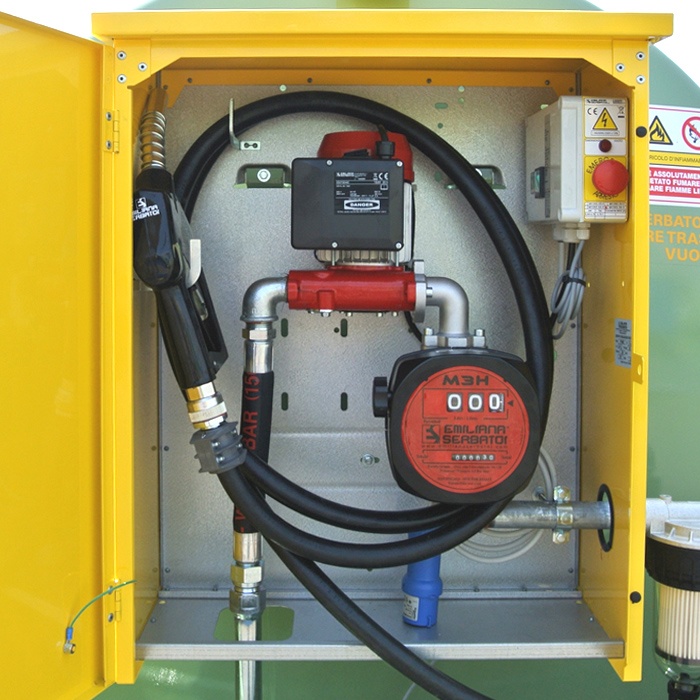

Ormar za točenje - karakteristike:

• Metalni ormarić zaštićen zapečenim praškastim lakom i opremljen bravom. Razvodna ploča sadržana u namjenskoj zaštitnoj kutiji IP 55 uključuje prekidač za uključivanje/isključivanje, tipku za slučaj nužde i prekidač za isključivanje pumpe minimalne razine.
• Samousisna elektro-pumpa s lopaticama, protok 50-70-90 l/min., ugrađen by-pass ventil, cjedilo, montirano na 230 V AC jednofazni motor ili 400 V AC trofazni motor (također dostupan u TFM ručnoj verziji). Pumpe se sastoje od kućišta od lijevanog željeza, rotora od sinteriranog čelika i lopatica od acetalne smole, mehaničkih brtvi. Stupanj zaštite: IP55.
• Mehanički mjerač goriva s nutirajućim diskom, dizajniran samo za nekomercijalnu upotrebu, mehanički uređaj za očitavanje s rotirajućim kotačima, podzbroji se mogu postaviti na nulu i progresivni ukupni brojač. Točnost +/- 1% raspona protoka nakon kalibracije. Ponovljivost 0,2%, maks. radni tlak 10 bara
• 4 m gumeno crijevo za ulje i dizel gorivo
• Automatska mlaznica za gorivo

Ormari za punjenje goriva - modeli i konfiguracije:

• TF/50: Metalni ormarić za točenje, opremljen motornom pumpom 230/400 Volt, protok 50 l/min.
• TF/70: Metalni ormarić za doziranje, opremljen motornom pumpom 230/400 V, protok 70 l/min.
• TF/90: Metalni ormarić za točenje, opremljen motornom pumpom 230/400 Volt, protok 90 l/min.
• TF/BATERIJA : Metalni ormarić za točenje opremljen motornom pumpom od 12 ili 24 Volta, protok 50-60 l./min
• TF/M: - Metalni ormarić za točenje, opremljen ručnom rotacijskom pumpom, crijevom od 4 m za ulje i diesel gorivo, veličine 3/4”, kompletan sa ručnim mlaznicom za gorivo, mlaznicom i nepovratnim ventilom.

Aparati za gorivo - modeli:

• TF/QUANTIUM: Industrijski raspršivač goriva, kompaktan dizajn, orijentiran na otok s kukom za crijevo, mjerač klipa s integriranim pulserom, elektronički kalkulator s LCD zaslonom rotirajuća usisna pumpa, brzina protoka od 40 do 130 l/min, gumeno crijevo, automatska mlaznica , kućište i ploče otporne na koroziju. EC certifikat i metrički usklađen. Protok od 50 do 130 l/min.
• TF/Eco: Industrijski raspršivač goriva, elektronička ili mehanička glava, rotirajuća usisna pumpa, brzina protoka 70 l/min, gumeno crijevo, automatska mlaznica, kućište i ploče otporne na koroziju. Jednofazni ili trofazni motor ATEX certificiran u skladu s europskom direktivom Atex 94/9/CE. EC certificiran i odobren za klasu C goriva.
• F/Fimac: Aparat za gorivo industrijskog tipa, elektronska ili mehanička glava, rotirajuća usisna pumpa, protok od 50 do 120 l/min
• TF/GLM-M: Mehanički tip, čvrst i pouzdan dozator za nekomercijalnu upotrebu; ekskluzivnog atraktivnog oblika, visoke učinkovitosti i dizajna. Protok 70 - 90 l/min.
• TF/Cubo 50-70: Jedinice za doziranje Cube 50-70, koje se sastoje od metalnog samonosivog okvira zaštićenog zapečenim praškastim lakom i opremljenog samousisnom motornom pumpom s lopaticama sastavljenom na motor od 230 Volt – 50 Hz, brzina protoka 56- 70 l/min., uključujući by-pass ventil, cjedilo, mehanički nekomercijalni mjerač goriva, 4 m crijeva za ulje i dizel gorivo i automatsku mlaznicu za gorivo.

Aparati za doziranje goriva s integriranim sustavom nadzora goriva - modeli:

• TF/GLM-C : Čvrst i pouzdan dozator za nekomercijalnu upotrebu; ekskluzivnog atraktivnog oblika, visoke učinkovitosti i dizajna. Opremljen elektronskom glavom i kalkulatorom, MC box sustavom, višekorisničkim sustavom (do 80 korisnika/ključeva) koji omogućuje kontrolu nad punjenjem goriva i praćenje potrošnje goriva. Njime može upravljati samo ovlašteno osoblje s korisničkim kodovima i magnetskim ključevima. Ukupna potrošnja po svakom korisniku bilježi se izravno na elektronički sustav koji može pohraniti podatke o zadnjih 200 operacija. Dostupan je namjenski softver za ispis izvješća o operacijama točenja goriva i pojedinačnih korisničkih sažetaka.
• TF/GLM-E : Čvrst i pouzdan dozator za nekomercijalnu upotrebu; ekskluzivnog atraktivnog oblika, visoke učinkovitosti i dizajna. Opremljen elektroničkom glavom i kalkulatorom, FM elektroničkim sustavom, višekorisničkim sustavom (do 120 korisnika/ključeva) koji omogućuje kontrolu nad točenjem goriva i praćenje potrošnje goriva. Njime može upravljati samo ovlašteno osoblje s korisničkim kodovima i magnetskim ključevima. Ukupna potrošnja po svakom korisniku bilježi se izravno na elektronički sustav koji može pohraniti podatke o zadnjih 200 operacija. Dostupan je namjenski softver za ispis izvješća o operacijama točenja goriva i pojedinačnih korisničkih sažetaka.
• CVTV: Integrirana jedinica koja se sastoji od razdjelnika goriva s ugrađenim sustavom upravljanja punjenjem goriva. Temelji se na TF/Eco dozatoru na koji je instaliran Amico TAG on-line sustav ili Emiltouch sustav.
• TF/SS-FM : Agregati za dizel gorivo s višekorisničkom pločom. Brzine protoka od 70 l/min (SS 70 FM) do 90 l/min (SS 100 FM).

 Opcija - Kontrola, nadzor i upravljanje punjenjem gorivom:

• Sustavi upravljanja gorivom dizajnirani su za učinkovito mjerenje, kontrolu i upravljanje korištenjem goriva unutar tvrtki. Obično se koriste za flote vozila, građevinskih strojeva i opreme, kao i za sva vozila koja zahtijevaju gorivo za rad. Predstavljaju cjelovit i ekonomičan sustav za kontinuirano praćenje i praćenje zaliha goriva, nabave goriva i istočenog goriva. Te se informacije mogu pohraniti i obraditi s namjenskim softverskim sustavima koji omogućuju kontrolu potrošnje, analizu troškova i računovodstvo.
• EMILTOUCH: Potpuno integriran High -Tech Sustav upravljanja gorivom baziran na Windows operativnom sustavu; sastoji se od modula osjetljivog na dodir, 8” zaslona, ​​TAG čitača, GPRS modula, I/O ploče i modula napajanja. Sustav je dizajniran za povezivanje putem LAN-a, GPRS-a, kao i za preuzimanje podataka putem TAG-a.
• AMICO: AMICO je sustav upravljanja gorivom dostupan u dva modela, Amico CARD i Amico TAG; svaki od njih također je podijeljen u sljedeće verzije: Osnovni – Kabelska veza – Online. Amico CARD ima pametne kartice koje sadrže mikročip s integriranim krugom koji je sposoban za obradu i pohranu tisuća elektroničkih podataka. AMICO TAG je dizajniran za rad s pristupnim ključevima koji su programabilne RFID oznake koje komuniciraju sa sustavom jednostavnim približavanjem čitaču radiofrekventnom identifikacijom. Zbog svojih specifičnih karakteristika osigurava optimalnu pouzdanost i u vrlo prljavom i prašnjavom okruženju.
• MC BOX, elektronička upravljačka ploča: MC sustav se sastoji od višekorisničke ploče, namjenskog softvera i niza dodataka za izvoz podataka na računalo. Kompletan sustav za kontrolu potrošnje goriva. Opciono kao što je ugrađeno u GLM-C dozator.

Pribor:

• OCIO: Sustav za kontinuirano praćenje razine goriva u spremnicima (uključujući podzemne spremnike). Sustav je dizajniran da detektira statički tlak koji stvara visina tekućine pomoću crijeva umočenog u spremnik do dna; kontrolna jedinica opremljena namjenskim softverom može prikazati razinu goriva ili volumen goriva. Upravljačka jedinica omogućuje postavljanje oblika i dimenzija spremnika, alarma razine, indikacije razine, mjernih jedinica i kalibraciju opreme.
• ES-LEVEL: Visokoprecizni magnetostriktivni modularni mjerač razine koji omogućuje kontinuirano praćenje razine goriva u spremnicima. Dizajniran je da djeluje kao mjerač razine, prekidač razine i predajnik razine; osim toga može imati i druge funkcije kao što su detektor vode i prikaz razine vode, zvučni i svjetlosni alarmi i temperaturni senzori. Dostupan i u ATEX verziji.
• KUTIJA ZA SPREMNIK: Metalna kutija koja se sastoji od čeličnog okvira izrađenog od četvrtastih profila i obloženog trapezoidnim samonosećim pocinčanim limom. Opremljen je bravom na ključ, vratima s dvostrukim šarkama i ventilacijskim rešetkama. Kosi krov za bolju vodonepropusnost i otpornost na vjetar. Vrlo laka i brza montaža.
• MOTALKA CRIJEVA: Ručno ili opružno namotavanje crijeva za namotavanje. Serija AISI 304 nehrđajući čelik ili obojeni ugljični čelik u proizvodnji okvira, diskova, bubnjeva i komponenti; dizajnirani su tako da minimiziraju održavanje i zamjenu dijelova zbog korozije. Naš asortiman koluta za crijeva odražava različite zahtjeve za ugradnju i performanse. Mogu se opremiti s nekoliko dodataka kao što su čepovi, zakretni spojevi, vodilice s valjcima i brtve.
• FILTRI: Širok raspon filtracijskih jedinica za vrhunsku zaštitu od filtracije. Dizajnirani su za uklanjanje vode i prljavštine iz goriva. Ovisno o vrsti odabranog uloška, ​​ovi sustavi se mogu koristiti za uklanjanje krutih tvari, kao apsorpcijski filteri (za smanjenje slobodne i emulgirane vode apsorpcijom) i kao separatorski filteri (za uklanjanje vode iz goriva fizičkim odvajanjem).
• SPREMNIK ZA ULJNO GORIVO: Metalni kutijasti kontejner, dizajniran za skladištenje i rukovanje dizel gorivom i mazivima. Imaju odobrenje koje je izdalo talijansko Ministarstvo unutarnjih poslova za zapaljive tekućine klase C i za maksimalni kapacitet skladištenja od 9000 litara.

Dokumenti i potvrde koji se isporučuju sa spremnicima:

Priručnik za korištenje i održavanje. Izjava o sukladnosti popraćena preslikom ministarskog odobrenja i preslikom ministarske uredbe 19.03.90. EC, izjava o sukladnosti, certifikat o ispitivanju tlaka goriva, kalibracijska tablica
